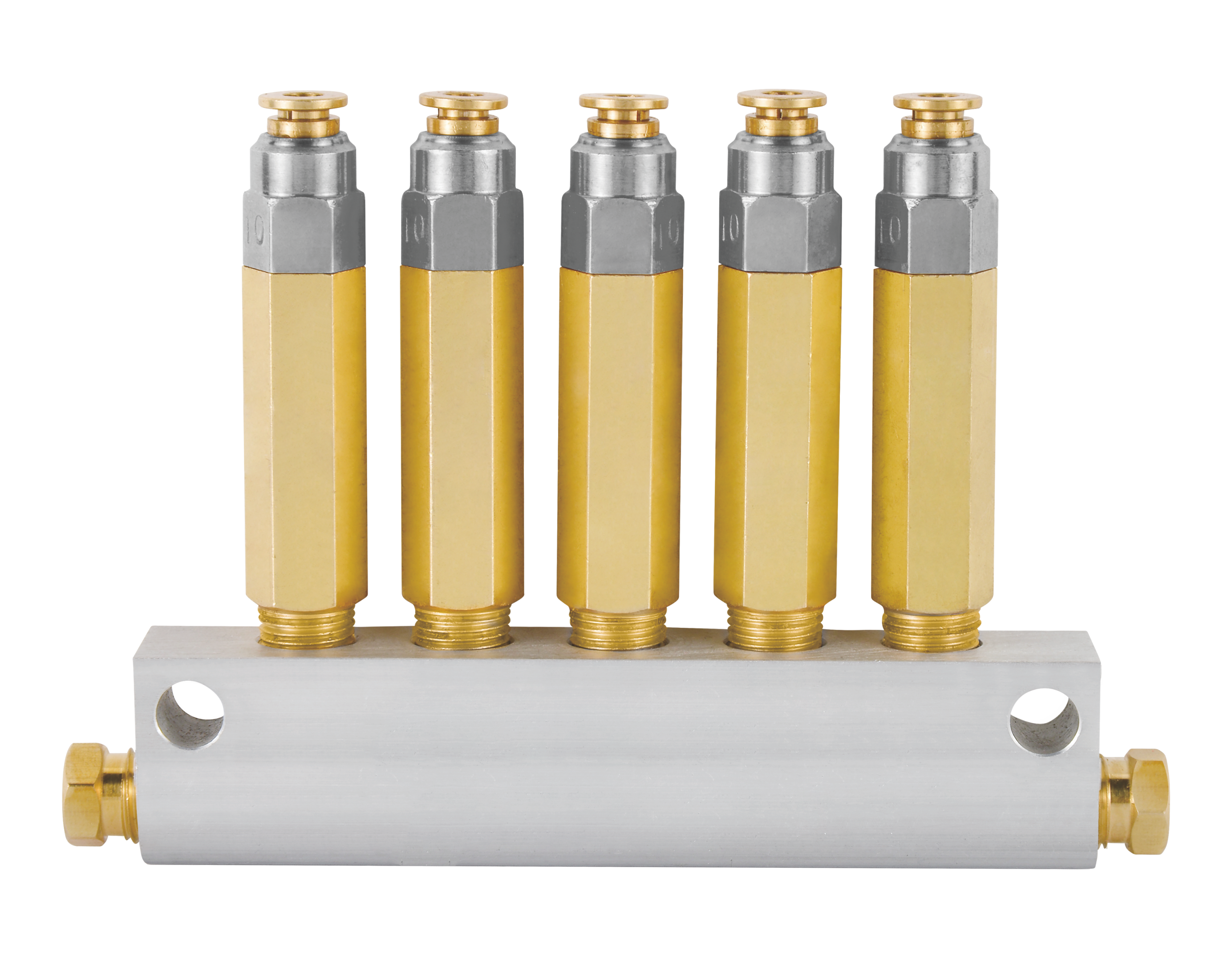

GFE-05 Ποσοτικοποιημένος διανομέας λεπτού λιπαντικού υπό πίεση
Περιγραφή προϊόντος
* Ένδειξη όγκου λαδιού: (σημειώσεις: όταν οι τιμές όγκου λαδιού σε όλες τις εξόδους λαδιού είναι ίδιες, αντιπροσωπεύονται με έναν όγκο λαδιού).
* Παράδειγμα 1: GFD/GFE-05-2 σημαίνει διανομέας 5 θέσεων με μοντέλο BFG/BFGK, ο όγκος παράδοσης λαδιού στις εξόδους λαδιού 1, 2, 3, 4 και 5 είναι 0,2 ml/χρόνο.
* Παράδειγμα 2: GFD/GFE-53235 σημαίνει ότι οι όγκοι λαδιού εξόδου των εξόδων 1, 2, 3, 4 και 5 των διανομέων 5 θέσεων με μοντέλο GFD/GFE είναι 0,5, 0,3, 0,2, 0,3 και O,5 ml/χρόνο.
# Παρατηρήσεις: οι διανομείς BFG/BFGK έχουν: 7~12 ψηφία
Σκεπτικό του διανομέα BFG/BFGK
* Το λιπαντικό που παρέχεται από την αντλία λαδιού κάνει τη βαλβίδα ομπρέλας στον διανομέα BF να κινείται προς τα πάνω.
* Όταν η βαλβίδα ομπρέλας κλείνει την κεντρική οπή της ράβδου του πυρήνα, το έμβολο υπερνικά τη δύναμη του ελατηρίου για να ανέβει. Το λιπαντικό που είναι αποθηκευμένο στην κοιλότητα του λαδιού αποστραγγίζεται.
* Όταν το έμβολο μετακινηθεί στο πάνω σημείο της κοιλότητας λαδιού, η αποστράγγιση λαδιού ολοκληρώνεται.
* Όταν η αντλία λαδιού σταματήσει την παροχή λαδιού, η βαλβίδα απελευθέρωσης πίεσης απελευθερώνεται αυτόματα για να κάνει το λιπαντικό στον κύριο σωλήνα λαδιού να επιστρέψει μέσω της βαλβίδας αποσυμπίεσης. Αυτή τη στιγμή, η πίεση του συστήματος μειώνεται και το έμβολο στον διανομέα αρχίζει να παλινδρομεί με τη λειτουργία του ελατηρίου. Όταν η βαλβίδα ομπρέλας παλινδρομεί και κλείνει την έξοδο λαδιού του διανομέα, το έμβολο παρέχει λιπαντικό στην κάτω κοιλότητα μέσω της ράβδου πυρήνα και η παροχή λαδιού για την επόμενη φορά είναι έτοιμη.
